Product information

Çift Eksantrik Çift Flanşlı Kelebek Vana DN 150/1400 PN 25

Uygulama Alanları

  • İçmesuyu İsale Hatları

  • İçmesuyu Arıtma Tesisleri

  • Atıksu Arıtma Tesisleri

Kontrol Tipleri

  • El Kumandalı Çevirme Volanlı

  • Elektrik Aktüatör

  • Pnömatik Aktüatör

  • Hidrolik Aktüatör

  • Oransal ya da ON – OFF Kontrol

Avantajları

  • Kompakt Tasarım (EN 558-1 Serisi 14)

  • Çift Eksantrik ile Büyük Çaplarda Düşük İşletme Torku

  • Düşük Bakım Maliyeti

  • Sızdırmazlık Testleri, EN 12266 Sınıf A (Tam Sızdırmazlık)

Tasarım

  • TS EN 593 Sertifikalı

  • Çift Flanşlı

  • Çift Eksantrik

  • Flanşlar DIN EN 1092 PN 25

  • Vana Milinde Çift Ofset

  • Uçtan Uca Boy EN 558-1 Serisi 14 (DIN 3202, F4)

  • Dişli Kutusunda Mekanik Pozisyon Göstergesi ve Limit Durdurucular

  • Gövde Contalama Yüzeyi

  • Korozyona Dayanıklı Paslanmaz Kaynaklı AISI 316 ve Mikrobitlenmiş

  • Ayarlanabilir ve Değiştirilebilir Conta Halkası (WRAS onaylı EPDM)

  • Maksimum Çalışma Sıcaklığı 85 °C

Korozyondan Korunma

  • Elektrostatik Toz Boya (WRAS Sertifikalı Kaplama Markaları)

Ürün Renkleri

Üretim Çap Ve Basınçları

DN

  • İçerik Eklenmemiş

PN

  • İçerik Eklenmemiş

Dökümanlar

Kelebek Vana KELEBEK VANA WRAS Sertifikası

Ürün Görselleri

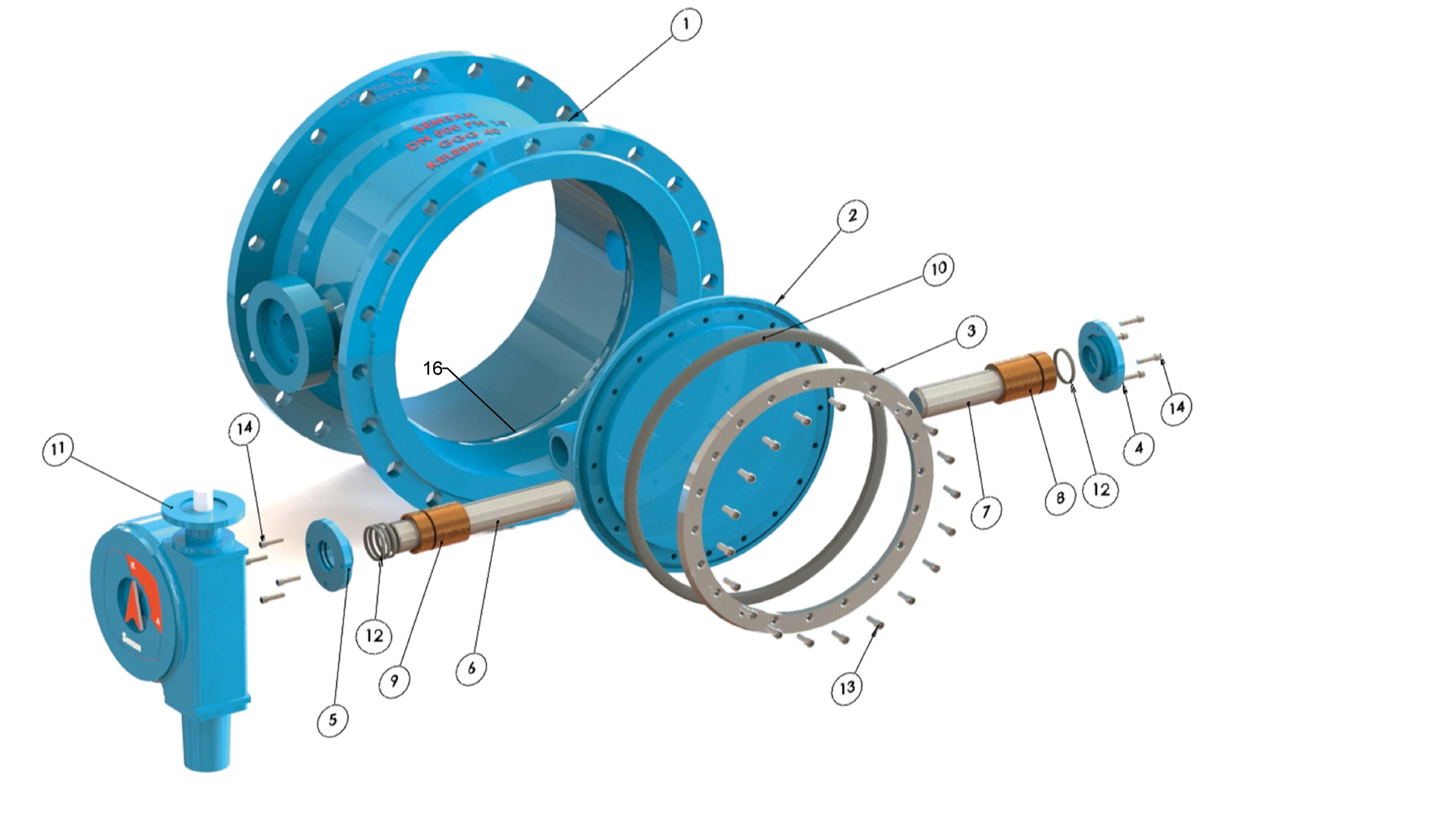

Parça Listesi

# Parça Malzeme
1 Gövde GJS400.15
2 Klape GJS400.15
3 Sızdırmazlık Halkası AISI 316L
4 Kör Kapak GJS400.15
5 Kontrol Şaft Flanşı GJS400.15
6 Kontrol Şaftı AISI 420
7 Serbest Şaft AISI 420
8 Kısa Burç GCuSn10
9 Uzun Burç GCuSn10
10 Sızdırmazlık Halkası EPDM
11 Dişli Kutusu SEMSAN NDK SERIES (IP68)
12 O-RING EPDM
13 İç Civatalar A2 STAINLESS STEEL
14 Diğer Civata ve Somunlar A2 STAINLESS STEEL
15 Kaplama Tüm Parçalar WRAS Uygun Toz Epoxy Kaplama
16 Vana Yatağı AISI309LSi

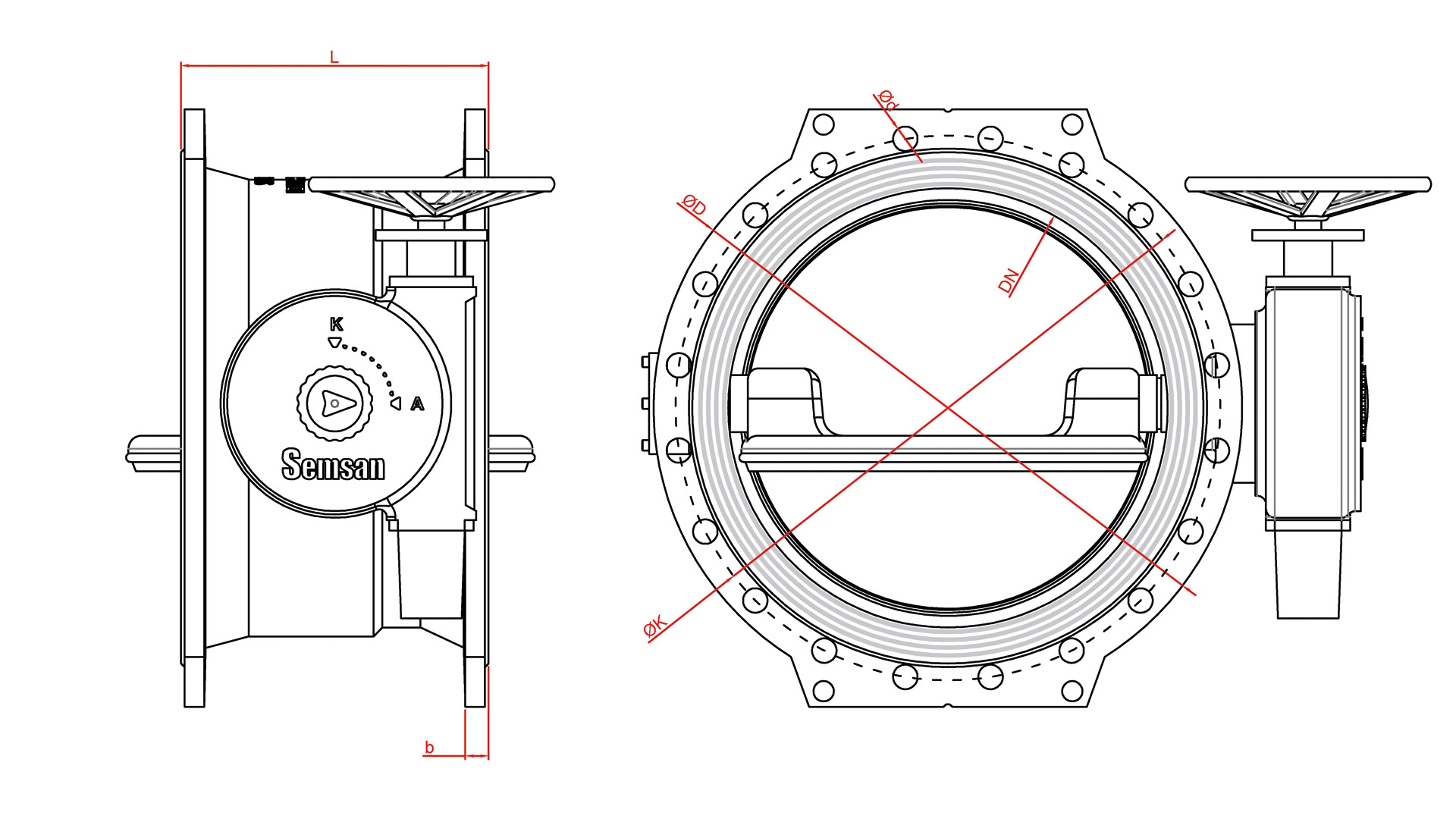

Ölçü Listeleri

Ölçü Tablosu

DN PN25
L D K Delik Sayısı D B
150 210 300 250 8 28 20
200 230 360 310 12 28 22
250 250 425 370 12 31 24,5
300 270 485 430 16 31 27,5
350 290 555 490 16 34 30
400 310 620 550 16 37 32
500 350 730 660 20 37 36,5
600 390 845 770 20 40 42
700 430 960 875 24 43 46,5
800 470 1085 990 24 49 51
900 510 1185 1090 28 49 55,5
1000 550 1320 1210 28 56 60
1100 590 1420 1310 32 56 64
1200 630 1530 1420 32 56 69
1300 670 1640 1530 32 62 72
1400 710 1755 1640 36 62 76

Flanş Ölçüleri

DN PN10 PN16 PN25 PN40
D K d2 Delik Sayısı b D K d2 Delik Sayısı b D K d2 Delik Sayısı b D K d2 Delik Sayısı b
50 165 125 19 4 19 165 125 19 4 19 165 125 19 4 19 165 125 18 4 20
65 185 145 19 4 19 185 145 19 4 19 185 145 19 4 19 185 145 18 8 22
80 200 160 19 8 19 200 160 19 8 19 200 160 19 8 19 200 160 18 8 24
100 220 180 19 8 19 220 180 19 8 19 220 180 19 8 19 235 190 22 8 24
125 250 210 19 8 19 250 210 19 8 19 270 220 28 8 19 279 220 26 8 26
150 285 240 23 8 19 285 240 23 8 19 300 250 28 8 20 300 250 26 8 28
200 340 295 23 8 20 340 295 23 12 20 360 310 28 12 22 375 320 30 12 34
250 395 350 23 12 22 405 355 28 12 22 425 370 31 12 24,5 450 385 33 12 38
300 445 400 23 12 24,5 460 410 28 12 24,5 485 430 31 16 27,5 515 450 33 16 42
350 505 460 23 16 24,5 520 470 28 16 26,5 555 490 34 16 30 580 510 36 16 46
400 565 515 28 16 24,5 580 525 31 16 28 620 550 37 16 32 660 585 39 16 50
450 615 565 28 20 25,5 640 585 31 20 30 670 600 37 20 34,5 685 610 39 20 50
500 670 620 28 20 26,5 715 650 34 20 31,5 730 660 37 20 36,5 755 670 42 20 52
600 780 725 31 20 30 840 770 37 20 36 845 770 41 20 42 890 795 48 20 60
700 895 840 31 24 32,5 910 840 37 24 39,5 760 875 44 24 46,5 995 900 48 20 64
800 1015 950 34 24 35 1025 950 41 24 43 1085 990 50 24 51 1140 1030 56 24 72
900 1115 1050 34 28 37,5 1125 1050 41 28 46,5 1185 1090 50 28 55,5 1250 1140 56 28 76
1000 1230 1160 37 28 40 1255 1170 44 28 50 1320 1210 57 28 60 1360 1250 56 28 80
1100 1340 1270 37 32 42,5 1355 1270 44 32 53,5 1420 1310 57 32 64,5 1470 1380 56 28 84
1200 1455 1380 41 32 45 1485 1390 50 32 57 1530 1420 57 32 69 1575 1460 62 32 88
1300 1570 1490 44 32 46 1590 1490 49 32 60 1640 1530 62 32 74 1685 1570 62 32 94
1400 1675 1590 44 36 46 1685 1590 50 36 60 1755 1640 62 36 74 1795 1680 62 36 98
1500 1785 1700 44 36 47,5 1820 1710 57 36 62,5 1865 1750 62 36 77,5 1910 1790 64 36 104
1600 1915 1820 50 40 49 1930 1820 57 40 65 1975 1860 62 40 81 2025 1900 70 40 108
1800 2115 2020 50 44 52 2130 2020 57 44 70 2195 2070 70 44 88 - - - - -
2000 2325 2230 50 48 55 2345 2230 62 48 75 2425 2300 70 48 95 - - - - -
2200 2550 2440 56 52 59 - - - - - - - - - - - - - - -
2400 2760 2650 56 56 62 - - - - - - - - - - - - - - -

Dişli Kutusu Ölçüleri

DN PN10 PN16 PN25 PN40
Dişli Kutusu Turn/Stroke Aktüatör Seçimi için Tork Değeri Delik Sayısı Dişli Kutusu Turn/Stroke Aktüatör Seçimi için Tork Değeri Delik Sayısı Dişli Kutusu Turn/Stroke Aktüatör Seçimi için Tork Değeri Delik Sayısı Dişli Kutusu Turn/Stroke Aktüatör Seçimi için Tork Değeri Delik Sayısı
100 NDK50 10 20 160 NDK50 10 20 160 NDK50 10 25 160 - - - -
125 NDK50 10 20 160 NDK50 10 20 160 NDK50 10 25 160 - - - -
150 NDK50 10 20 160 NDK50 10 20 160 NDK80 13,5 25 160 - - - -
200 NDK80 13,5 25 160 NDK80 13,5 35 160 NDK80 13,5 40 160 - - - -
250 NDK80 13,5 30 160 NDK80 13,5 45 160 NDK110 13 60 160 - - - -
300 NDK80 13,5 50 250 NDK80 13,5 70 250 NDK110 13 90 250 - - - -
350 NDK110 13 50 250 NDK110 13 60 250 NDK110 13 90 250 - - - -
400 NDK125 15,25 60 250 NDK125 15,25 80 250 NDK125+R3 45,75 60 250 - - - -
450 NDK125 15,25 70 315 NDK125 15,25 90 315 NDK125+R3 45,75 80 315 - - - -
500 NDK125 15,25 90 315 NDK125 15,25 120 315 NDK160+R9 117 90 315 - - - -
600 NDK125 15,25 110 315 NDK160+R3 39 120 315 NDK160+R9 117 80 315 - - - -
700 NDK160+R3 39 120 400 NDK160+R9 117 120 400 NDK200+R12 168 80 400 - - - -
800 NDK160+R3 39 40 400 NDK200+R9 126 70 400 NDK200+R12 168 80 400 - - - -
900 NDK200+R9 126 70 400 NDK200+R9 126 90 400 NDK200+R16 224 120 400 - - - -
1000 NDK200+R9 126 100 500 NDK200+R12 168 120 500 NDK200+R16 224 120 500 - - - -
1100 NDK200+R12 168 120 500 NDK200+R16 224 120 500 NDK200+R16 224 120 500 - - - -
1200 NDK285+R16 216 120 500 NDK285+R25 337,5 120 500 NDK285+R25 337,5 120 500 - - - -
1300 NDK285+R25 337,5 150 500 NDK285+R25 337,5 120 500 - - - - - - - -
1400 NDK285+R25 337,5 120 500 - - - - - - - - - - - -
